首页 >> 產品中心 >>經濟型斜床身數控車床 >> 經濟型斜床身數控車床CK-400E
详细说明

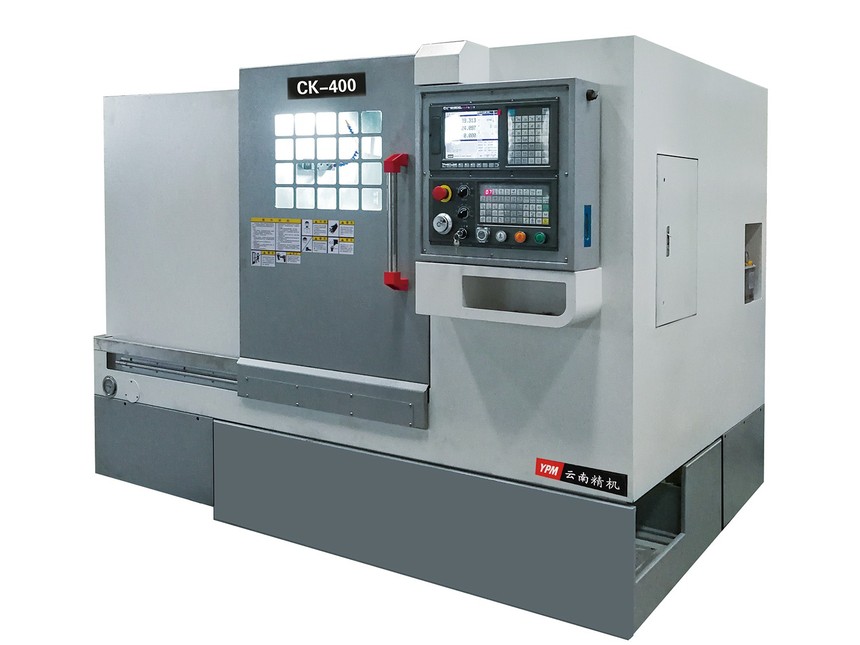

經濟型斜床身數控車床CK-400E

暂无价格
收藏
  • 产品说明
  • 产品参数


該機加工對象用途:加工幾何型狀復雜,尺寸繁多,精度、一致性要求較高的中小型批量零件。

  主要配置

 CK-400主要配置

項目

主要部件

型號規格

(廠商)

型號


 CK-400


主機

床身

整體床身,45°斜導軌,

     云南精機

床腳

     云南精機

主軸

傳動

伺服無級調速


結構

高精密套筒A2-5/56,4000

云南精機

軸承

尾座

液壓尾座

 云南精機

滾珠絲杠

3210/,3210

漢江P4

線軌

臺灣上銀/銀泰P35/35

臺灣上銀/銀泰




系統

控制單元

GSK-980TDi



廣州數控

伺服驅動、電機

GS2000,130SJT-M100D,2.5KW

廣州數控

主電機

7.5kw伺服

廣州數控

主電機驅動器

防護

結構

全封閉內外防護


電氣

空開

德力西


接觸器

施耐德

進口

主變、控變

昆變


刀架

刀架

80-8T液壓刀塔

臺灣興隆

卡盤

液壓卡盤

8/6

國產

冷卻

電動水泵

AYB-180HF

上海浦江

自動潤滑

電動機械油泵

YRJ-2-100/YP-F2232-100X

YRJ

其他

包裝

全封閉木包裝


顏色

上白下黑


附件

隨機資料




機床精度標準 :

本機床精度貫徹中華人民共和國國家標準GB/T16462.4-2007《數控臥式車床  精度檢測》。

單位:mm

檢 驗 項 目

國家標準

加工精度

IT6-IT7

加工工件圓度

0.01

加工工件圓柱度

0.02mm/300mm

加工工件表面粗糙度

Ra0.16μm

重復定位精度

X軸0.006mm

Z軸0.006mm

其他項目

按GB/T16462.4-2007《數控臥式車床  精度檢測》執行

機床附件:

序號

名       稱

型 號 規 格

數 量

廠家及狀態

1

液壓三爪卡盤

8“中空液卡

1套

機床上

2

2Φ+2刀盒

Φ32/□25

1

機床上

3

工作燈

LED

1件

機床上

4

工具


1套

附件箱

5

地腳減震墊

螺桿內頂式

1套

附件箱

6

壓刀塊


5

機床上


參數(以廠家最新實際參數為準)



項目

單位

規格

備注

床身上最大回轉直徑

mm

Φ420


滑板上最大回轉直徑

mm

Φ220


mm

450


最大切削長度

mm

350


最大切削直徑

盤類

mm

Φ320


軸類

mm

Φ200


主軸端部型式及代號


A25


主軸前端孔錐度


Φ60,1:20


主軸通孔直徑

mm

Φ66


主軸夾具

inch

8


尾座頂尖套筒直徑

mm

Φ52

液壓尾座

頂尖套筒行程

mm

60

頂尖套筒錐孔

mm

M4

主軸轉速范圍

r/min

3000


主軸轉速級數


無級變速


主電機

主電機型號


7.5


額定功率

kW

7.5

30分鐘超載

kW

11

進給電機

X軸

電機型號


130SJT-M100D


額定功率

kW

2.5

額定扭矩

Nm

10

Z軸

電機型號


130SJT-M100D


額定功率

kW

2.5

額定扭矩

Nm

10

X軸快移速度

m/min

20


Z軸快移速度

m/min

20


X軸行程

mm

210


Z軸行程

mm

450


導軌形式


線軌


刀架形式


液壓臥式80-8工位


刀架轉位時間

s

1.4

刀方尺寸

外圓刀

mm

25×25

鏜刀

mm

φ32

最大承重

盤類

kg

25


軸類

kg

50

中心高(距床腳底面)

mm

895


機床外形尺寸

長×寬×高

mm

2600×1900×1900


機床重量

凈重

kg

2500


總重

kg

2800


電壓

V

AC380


電壓波動范圍


-10~+10%


頻率

Hz

50


總電源容量

KVA

17










 注1:安裝卡盤、卡具或主電機時,請注意所選擇的卡盤或卡具的極限轉速。
